Kuntze Krypton pR Flow Промышленная система для измерения pH / Rx

Kuntze Krypton pR Flow (pH/Rx) одноканальная промышленная система для измерения pH / Rx

Это одноканальная система измерения и контроля уровня pH или Rx.

Контролируемые и надежные результаты измерений предоставляются системой Krypton® от Kuntze. Измерительная система включает в себя все требования к дезинфекционным измерениям: устройство, программное обеспечение, датчики, фитинги и кабели.

Kuntze Krypton® pR Flow используется для измерения pH, окислительно-восстановительного потенциала и температуры. Диапазон измерения определяется датчиком и дополнительно настраивается в меню устройства.

Kuntze Krypton® pR Flow поставляется в собранном виде и может быть использован немедленно.

Процесс дозирования воды может контролироваться службой Kuntze Cloud Connect® из любого места, в любое время и с любого устройства.

Произведено в Германии.

Области применения Kuntze Krypton® pR (pH/Rx):

Технические характеристики системы измерений Kuntze Krypton® pR (pH/Rx):

Измеряемые параметры:

• pH: - 2,00 .. + 16,00;

• Окислительно-восстановительный потенциал: -1500 .. + 1500 мВ.

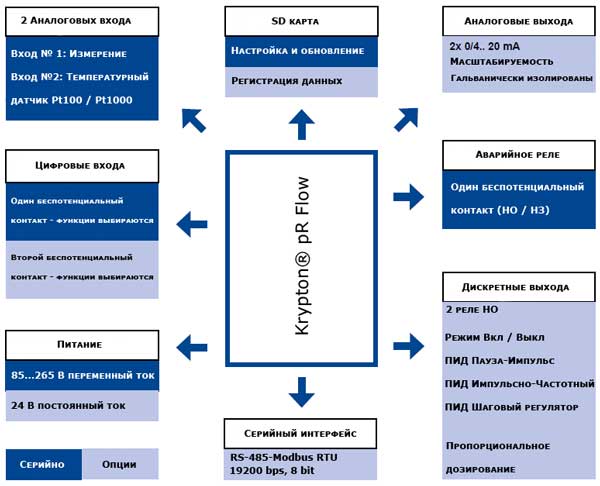

Входные параметры:

• Диапазон измерения температуры: - 30 .. + 140 °C;

• Температурный коэффициент: Нелинейный (pH);

• Цифровой вход: Первый в качестве останова контроллера с помощью внешнего сигнала. Второй (опция) в качестве остановки контроллера или измерение расхода для дозирования на основе объема при количественно-пропорциональном измерении.

Выходные параметры:

• Аварийное реле: 1 беспотенциальный контакт НО, максимально 250 В, 6 А, 550 ВА (инвертируемый);

• Выходной сигнал: Опция: 2 x 0/4 ... 20 мА (масштабируемая, гальванически развязанная) / Нагрузка 500 Ом / Диапазон регистрации - Масштабируется в пределах диапазона измерения;

• Выходное напряжение: ± 6 В постоянного тока для преобразователя импеданса;

• Хранилище: Аксессуар - SD-карта объемом до 1 Гб - индустриальный стандарт;

• Интерфейс: Опция: RS 485 - Modbus RTU (скорость передачи данных 19200 бит / с, формат данных 8 бит).

Питание:

• Входное напряжение: 85 ... 265 В переменный ток 50Гц, +6/10%. Опция - 24 В постоянного тока;

• Потребляемая мощность: 10 ВА.

Условия эксплуатации:

• Температура хранения: - 20 ... + 65 °C;

• Эксплуатация: - 5 ... + 50 °C;

• Влажность макс. 90% относительной влажности при 40 °C (без конденсации);

• Степень защиты: IP 65.

Контроллер:

• Управление регулированием/Control response: Опция - вкл/выкл. контроллера (регулируемый гистерезис), P / PI / PID регулятор (импульс-пауза, частотно-импульсный или постоянный регулируемый выход), 3-х точечный ступенчатый регулятор (управление сервоприводом);

• Реле: 2 реле, каждое с беспотенциальным контактом ("сухой контакт") НО, максимально 250 В, 6 А, 550 ВА;

• Задержка запуска: 0 ... 200 сек, задержка включения контроллера;

• Остановка контроллера: Цифровой вход.

Регулирование пропорционально расходу:

• Режим управления:  Опция: количество пропорционально измеренному расходу жидкости;

• Измерение расхода: Импульсное измерение NPN (через цифровой вход 2);

• Измерение расхода: Вес имупльса 0,030 .. 9,999 л / имп.;

• Реле 1: Беспотенциальный ("сухой контакт") НО-контакт, максимально 250 В, 6 А, 550 ВА управляющий выход по переменной частоте импульса или режим"пульс-пауза";

• Реле 2: Активация циркуляционного насоса (насоса дозации).

Сертификаты и одобрения:

• CE-Символ: Продукт соответствует требованиям европейских стандартов и соответствует требованиям законодательства директив ЕС;

• EMV / EMC: EN 61000 6-1 (3) EN 61000 6-2 (4) EN 61326-1.

Конфигурация и дизайн:

• Материалы изготовления: монтажная панель - ABS пластик; водопроводная арматура - ABS пластик; корпус контроллера - ABS пластик; Электроды - стекло, пластик / золото / платина;

• Размеры станции в сборе: 500 х 400 мм.;

• Подключение воды: DN 6/8 мм.;

• Подключение: Кабельный ввод 2 x M16, 2 x M12 + дополнительно (опция): 2 x M12 и 1 x M25; Вставной терминал: жесткий кабель (провод)/ гибкий кабель (провод) 0,2 - 2,5 мм² / 0,2 - 2,5 мм²; Измерительный кабель - жесткий кабель (провод)/ гибкий кабель (провод) 0,2 - 1 мм² / 0,2 - 1,5 мм².

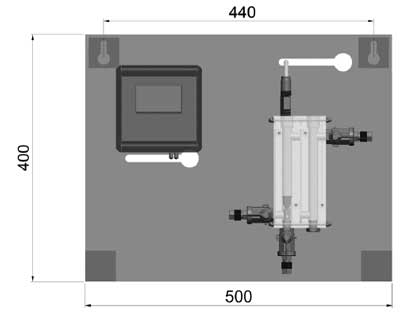

Размеры:

Опции:

(стоимость по запросу, в зависимости от необходимой комплектации)

• питание 24 В постоянного тока;

• интрефейсная плата RS 485 - Modbus RTU;

• ПИД регулятор с 2 мя реле управления;

• количественно-пропорциональное дозирование с 2 мя реле упарвления (только в сочетании со вторым цифровым входом);

• второй цифровой вход;

• первый mA выход;

• второй mA выход;

• регистратор данных + SD cart 1 Gb (индустриальный стандарт).
